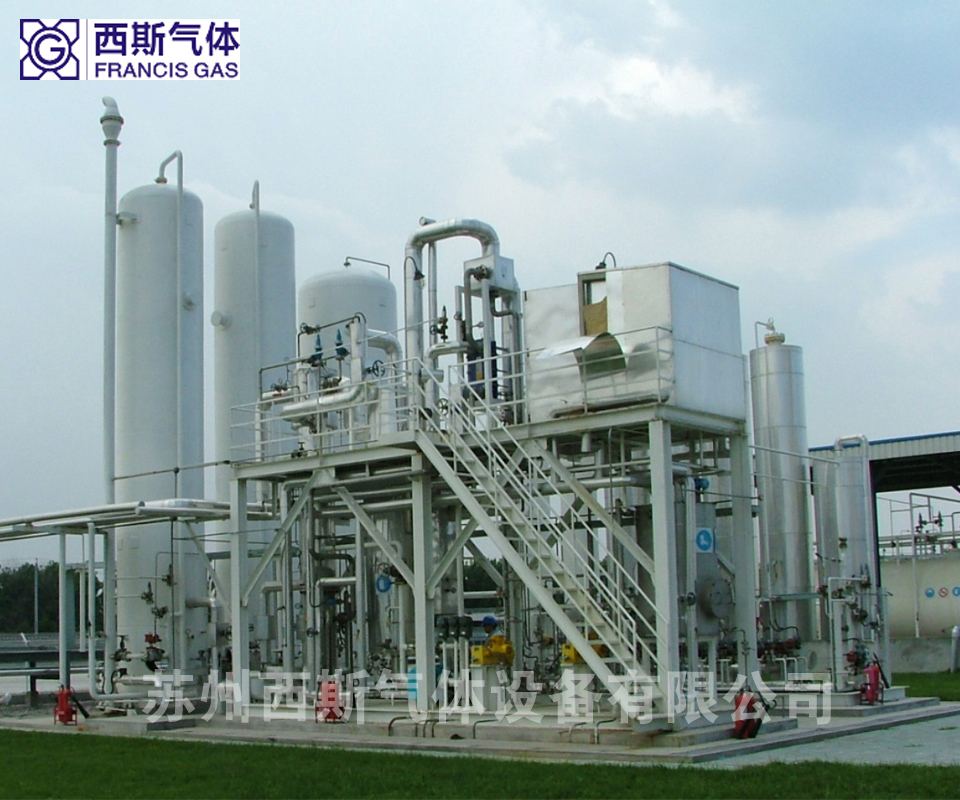

甲醇裂解制氢设备

　　甲醇和水按一定比例混合后经计量泵加压后进入换热器进行初步加热，然后经汽化器汽化，再经过热器加热到反应温度220℃-280℃进入反应器，在催化剂作用下完成以下反应：

　　分解反应：CH3OH→CO + 2H2–90.7 kj/mol1)

　　变化反应：CO + H2O→CO2 + H2+ 41.2 kj/mol2)

　　总反应：CH3OH + H2O→CO2 + 3H2–49.5 kj/mol

　　反应产生的高温气体对甲醇水原料进行加热后经冷却器进入水洗，把未反应的水和甲醇再与水配比经计量泵进入换热器。水洗后的气体主要成份为H2、CO2、极少量的CO、微量的、CH4，经变压吸附提纯后可得到纯度较高的H2。

　　● 全自动运行、成本低、无污染、无伤害、安全可靠、产品氢气指标稳定。

　　● 安装型式：室内、室外均可，可采用整体撬装式、现场组装式(钢架平台或混凝土台架)。

　　● 主要性能指标：

　　● 裂解装置规模(CO：10~500Nm3/h

　　● 纯度(CO): 96%~99.9%(v/v), (H2)：99.99%

　　● 温度: 常温

　　● 甲醇：0.55～0.63 kg/m3H2

　　● 脱盐水：0.3～0.4 kg/Nm3H2

　　● 电：≤0.1 kW/m3H

　　● 纯度：≥99.9～99.9995%(V/V)

　　● 露点：≤-70℃

　　● 产量：20～10000Nm3H2/h
